Productgegevens
Plaats van herkomst: Jiangsu, China
Merknaam: PERWIN
Certificering: CE, SGS, TUV, ISO9001
Modelnummer: Pw-PGXY8088
Betaling en verzendvoorwaarden
Min. bestelaantal: 1 reeks
Verpakking Details: Standaard de uitvoer woodern gevallen
Levertijd: 60~90 werkdagen
Betalingscondities: T/T, L/C
Levering vermogen: 5 reeksen/maanden
Productienaam: |
PERWIN-van de de machinenevel van het parfum de vullende verpakkende roestvrije staal vullende lijn |
Vullend volume (waaier): |
30, 75ml |
Vullende methode: |
Zuigerpomp |
Vullende nauwkeurigheid: |
±1% |
Capaciteit: |
80 flessen per minuut |
Voeding: |
400V 50Hz (kan worden aangepast) |
Macht: |
1,8 kW |
Samengeperste lucht: |
0.4~0.6Mpa, 25~35L/min |
Garantie: |
1 jaar |
Productienaam: |
PERWIN-van de de machinenevel van het parfum de vullende verpakkende roestvrije staal vullende lijn |
Vullend volume (waaier): |
30, 75ml |
Vullende methode: |
Zuigerpomp |
Vullende nauwkeurigheid: |
±1% |
Capaciteit: |
80 flessen per minuut |
Voeding: |
400V 50Hz (kan worden aangepast) |
Macht: |
1,8 kW |
Samengeperste lucht: |
0.4~0.6Mpa, 25~35L/min |
Garantie: |
1 jaar |

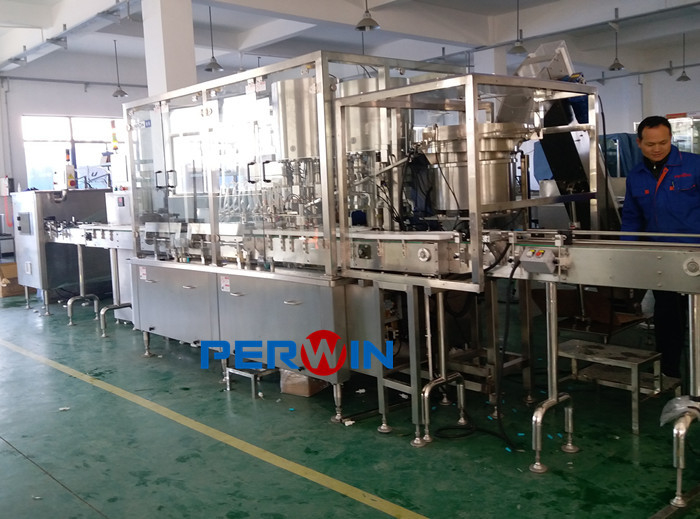

De Vullende Machineparfum van de roestvrij staalnevel Vullende Verpakking pw-PGXY8088
1. Korte inleiding
Deze hoge snelheidsnevel flessenvullen en het afdekken productielijn werd ontworpen door ons eigen bedrijf met automatische fles unscrambler, 8 het vullen hoofden onophoudelijk roterende opvolgende het vullen machine, 8 hoofden roterende het toevoegen GLB machine en 8 hoofden roterende het afdekken machine (duwtype & schroeftype fles). Het vullen en het afdekken worden ontworpen in één monoblockmachine. Deze productielijn stabiele lopende snelheid is rond 80 flessen per minuut.
Het wordt speciaal voor schroeftype van 30ml en 75ml-en duwtype fles ontworpen die het vullen en het afdekken schikken.
2. Het werk proces:
2.1. Automatische fles die machine schikken
Zet de wanordelijke flessen in de opslagbak van fles unscrambler, en de opheffende transportband zal de flessen in centrale verwerkingseenheid van fles unscrambler verzenden, die roterende typefles unscrambler is. Ten eerste, zullen de wanordelijke flessen aan horizontale voorwaarde worden geschikt door speciaal gemaakte draaischijf te roteren. Bij de afzet van de transportband, is er zacht roterend mechanisme die onophoudelijk de flessen vegen neer om de onbelemmerde afzet te verzekeren. De flessen zullen naar flessen worden overgebracht die het vastklemmen transportband verzenden door speciale afzet.
| Model | Pw-LP80 |
| Flessenbril | 30ml, 75ml. |
| Capaciteit | Rond 80BPM (neem als voorbeeld 30ml) |
| Voltage | AC230V, 50Hz |
| Macht | 1,8 kW |
| Samengeperste lucht | 0.5~0.8Mpa 35~50L/min |
| Gewicht | 800 Kg |
| Afmeting (W×D×H) | 1600×800×1200 (mm) (te controleren gelieve de tekening) |
2.2. Automatische het vullen en het afdekken machine
| Nr. | Punten | Automatische het Vullen en het Afdekken Machine |
| 1 | Model |
Pw-PGXY8088
|
| 2 | Flessenvorm | 2 types van ronde flessen |
| 3 | Vullende snelheid | Rond 80BPM |
| 4 | Flessenvoer in type | Automatische fles unscrambler |
| 5 | Vullende methode | 8 cilinder het roterende type van de hoofdensus 316L zuiger ononderbroken opvolgende vullen. |
| 6 | Als buffer optredend voor schip | 80L, SUS316L |
| 7 | Vullende nauwkeurigheid | ±1% |
| 8 | 2 types van flessen |
Twee types van kappen De flessendiameters zijn verschillend. (30ml en 75ml) Behoefte om de roterende lijst en de omheining enz. te veranderen. |
| 9 | De sorteermethode van GLB | Trillende schijf (volgens steekproeven) |
| 10 | GLB die methode nemen | Mechanische wapentekening GLB, die GLB, Nok het controleren overbrengen (volgens steekproeven) |
| 11 | Het afdekken methode | 8 hoofden het roterende type zijn afdekken, het servo controleren, verdraaien en drukken regelbaar |
| 12 | Afdekkend hoofd | 8 hoofden |
| 13 | Macht |
Het met de fles grootbrengen van draaischijf: 230V Vullende het afdekken machine: 400V |
| 14 | Samengeperste lucht | 0.4~0.6Mpa, 25~35L/min |
| 15 | Veiligheidsbescherming | De sterke glasdekking was geïnstalleerd, toen het openen van de glasdekking, zal de machine alarmeren en zal ophouden werkend, wat de exploitant tegen wordt verwond door de machine kan beschermen. |
| 16 | Afmeting | Gelieve te zien de machinetekening |
2.2.1. Het vullen
Keur 8 de zuigercilinder goed van de groepen nauwkeurige Servoaandrijving 316L want het roterende type onophoudelijk vullende methode opvolgt.
2.2.2. Schroef het afdekken & duw het afdekken.
A. keur automatisch GLB goed unscrambler.
B. GLB zal unscrambler de wanordelijke kappen in positie met juiste richting zetten.
C. 8 hoofden GLB die mechanisme plaatsen.
D. 8 hoofden GLB het schroeven & het duwende mechanisme van GLB.
E. Drie groepen compacte CAM drijven het mechanische wapen, en schroefdeksels of duwkappen automatisch te nemen, te verzenden.
F. het flexibele schroef het afdekken mechanisme beschadigt en maakt geen krassen op de kappen.
G. keur originele technologie van nauwkeurig CAM mechanisme voor fles het bevestigen goed.
H. servotechnologie die de het verdraaien kracht van pomphoofd controleren.
I. ontdek en verwerp automatisch de gebrekkige flessen. (facultatieve functie)
