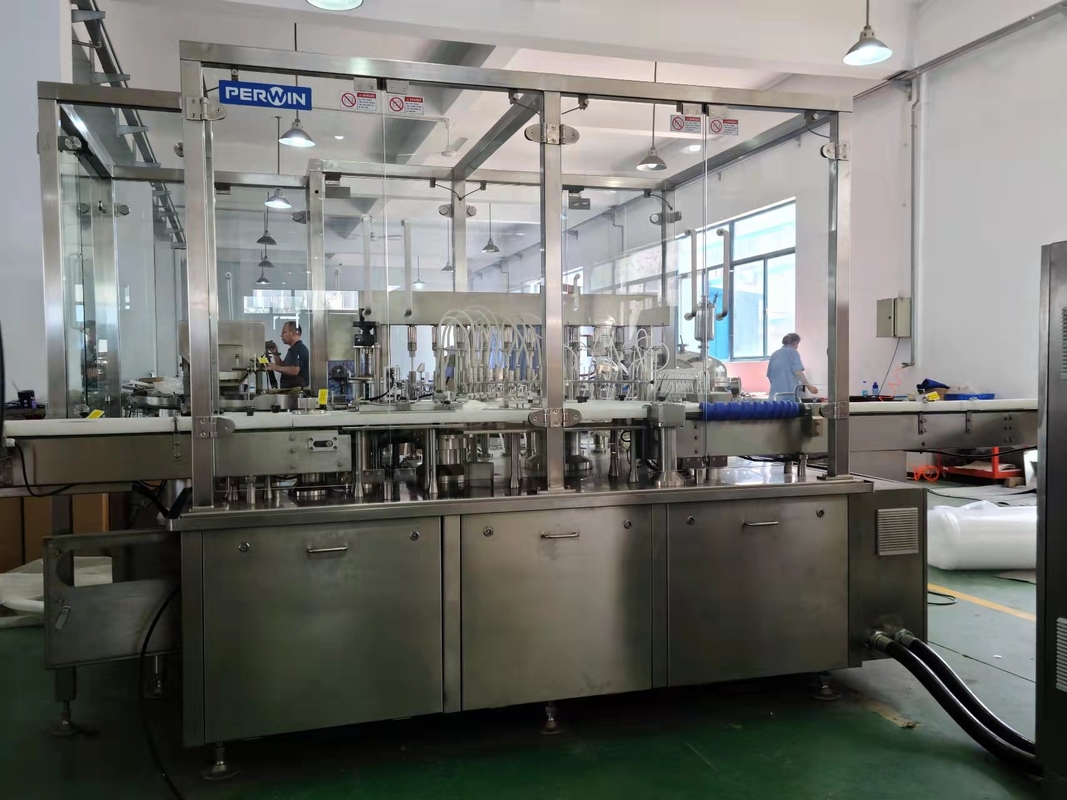

Supersnelle vullijn voor flacons voor serumcontroles en kalibrators

De Controles en de Kalibermeters van hoge snelheidsvial filling line for serum

De Machine van hoge snelheidsvial filling capping and labeling voor diagnostischee reagentia

1. Korte inleiding.

• Deze vullende productielijn werd ontworpen door ons eigen bedrijf met het met de fles grootbrengen van draaischijf, argon het vullen, serum vullen, die gealigneerde bemonstering stoppen en verwerpend, bevries droge dienbladlijst, het afdekken, etikettering, drukkend partijaantal enz. Deze vullende lijn stabiele lopende snelheid is 150~250bottles/min. Het wordt speciaal ontworpen voor 5~20ml-flessen.

2. Het werk proces

2.1. Het met de fles grootbrengen van draaischijf.

• Zet de flessen in de draaischijf, en de flessen zullen aan vullen worden vervoerd die en het afdekken machine automatisch stoppen.

2.2. Het vullen stoppend machine.

• Wanneer de flessen aan het sterwiel komen, zal de machine opvolgende beginnen proces (het vullen argon (10 hoofden) te vullen en vloeistof (10 hoofden)). Na het vullen is er stoppende machine (18 hoofden) die kan zowel hoogtepunt beëindigen die als semi-stopt proces stoppen, dat droge vorst en niet-vorst droge die producten verzekert door één lijn worden gebeëindigd.

2.3. Afdekkende machine.

• De machine is roterende type het afdekken machine met 16 het afdekken hoofden. Wij gebruiken onze recentste technologie van de beperker van de magnetische inductietorsie om torsiekracht aan te passen om het juiste afdekken te verzekeren. De stabiele lopende snelheid is 200~ 250pcs/min.

2.4. Etiketterende machine.

• Na het vullen van het stoppen en het afdekken van machine, zullen de flessen aan verticaal type om fles etiketteringsmachine worden geleverd, die sticker etikettering zal beëindigen. (drukkend het partijaantal, de productiedatum, de vervaldatum is enz. voor uw facultatief)

3. Technische eigenschappen

3.1. Het vullen stoppend machine

3.1.1. Eigenschappen.

l de operationele interface LCD touchscreen is, en de gehele machine wordt gecontroleerd door PLC.

l de operationele wijze uit productiewijze en joggingwijze samengesteld is (voor het testen).

l Alle delen van het product materiële contact aan de recentste GMP norm voldoen.

l keurt roterend type goed opvolgt onophoudelijk vullende methode, die hoge nauwkeurigheid, snelle snelheid, compacte structuur, geschikt verrichting en onderhoud heeft.

l Dit materiaal heeft dezelfde drijfkracht voor in schroef met de fles grootbrengen, brengt in astrolabe, werkende astrolabe, astrolabe van de flessenoutput en het stoppen van torentje met de fles groot en stoppend hoofd, dat geen geplakte fles verzekeren, en het gehele materiaal ben met klaar het nemen van de stop, semi-stopt of volledig-stopt en andere mechanische bewegingen precies met vaste parameters. Het gehele het werk proces die in stap lopen, stabiel en betrouwbaar.

l zal de unieke ontwerpoverbelasting die mechanisme van de schroef van de flesseninput beschermen de machine automatisch sluiten terwijl de flessen terwijl komend in de schroef en astrolabe geplakt worden, die effectief schade van materiaal en exploitanten zullen vermijden.

l het Unieke ontwerp die hoofdenstructuur stoppen verzekert geen schade van stoppen.

l Geen flessen geen het nemen en het stoppen.

l Gealigneerde bemonstering en controle en weigeringsflessen zonder stoppen.

l het materiaal heeft lopende controlefunctie. Er zijn lopende voorwaarden van essentiële onderdelen die op touchscreen tonen, die de exploitant tot een duidelijk inzicht in machine maakt die, en goed voor het werken en onderhoud werken.

l wanneer de machine abnormaal loopt, zal het niet alleen met geluid en licht, maar ook het tonen van op touchscreen de alarmerende delen alarmeren en veroorzaakt.

l de meeste delen keurt SUS 304, aluminiumlegering goed, keurt het materiële contactdeel SUS 316L goed, die aan GMP normen van farmaceutisch gebied en andere industrieën voldoet.

l de gehele machine in overeenstemmings Europese norm.

3.1.2. Parameters

3.1.3. Hoofdconfiguratie:

3.2. Schroef het afdekken machine.

Pw-HX16 zestien wordt de hoofden die machine afdekken hoofdzakelijk toegepast op geneesmiddel en IVD de industrie. Het kan automatisch fles beëindigen die, GLB-het voeden, GLB-het schroeven en fles het outputting voor verschillende bril van HUISDIER of glasflessen invoeren. Deze machine keurt geavanceerde en betrouwbare frequentieconvertor goed aan veranderingssnelheid, PLC het controleren en HMI. Structureel, keurt het planeet gelijke revolutie voor astrolabe, omwenteling voor het afdekken van hoofden goed. 16 het afdekken van hoofden zal strak GLB terwijl het lopen schroeven. Het keurt pneumatische of elektromagnetische koppelingsmethode goed om GLB vast te klemmen en te schroeven; dit is een geavanceerd het afdekken materiaal dat compact ontwerp, stabiele transmissie en prestaties, het geschikte herstellen had. De machinebewegingen werden gebeëindigd door enig verminken motor, die voor frequentiecontrole van de gehele machine geschikt is. Door de hoofdcontrole van de motorfrequentie en controle van de transportband de niet-polaire snelheid, aan het verschillende productievereiste van verschillende bril worden voldaan. Deze machine keurt vezel optische sensor (FOS) goed, die heeft kleine structuur en zal alarmeren en terwijl het ontmoeten van fouten en het tonen op touchscreen, het beschermen van de machine en het verzekeren van de productkwaliteit zal stoppen.

3.3.1. Eigenschappen.

• Het standaard werkende menu is kleurrijke 7 duim touchscreen, en de gehele die machine door PLC wordt gecontroleerd.
• Werkende wijze: productiewijze en testende joggingwijze.
• Deze machine zal plakte nooit de flessen, aangezien de de schroefstaaf van de flesseninput, astrolabe van de flesseninput, werkende astrolabe, astrolabe van de flessenoutput, het afdekken gyrotraverse mechanisme, en het afdekken allen gedreven door één aandrijving leidt, die het gehele machine afdekken volgens vaste parameters verzekert, nauwkeurig nemend GLB, het afdekken en andere mechanische bewegingen. Het gehele proces in stap, stabiel en betrouwbaar, die 100% geen het vallen onderaan kappen verzekert.
• De unieke staaf die van de de inputschroef van de ontwerpfles beschermend mechanisme de machine indien dicht neer geplakt of overbelastend maken overbelasten zal, wat schade aan machine en exploitanten zal vermijden.
• De torsiekracht van het afdekken is regelbaar, stabiel, betrouwbaar, vermijdend laag het afdekken tarief en het beschadigen van kappen van traditionele het afdekken methode--direct het zetten op GLB.
• De originele verwezenlijking van het vlak bevestigende mechanisme van de nokkenfles, de beperker van de torsiekracht in het het afdekken mechanisme, pers het afdekken als buffer optredend voor mechanisme en aangepast pneumatisch ‚clampingmechanisme die groot gebied die met kappen contacteren, zal het afdekken hoofden en kroonkurken verzekeren geen relatieve bewegingen hebben, wat voor het stabiele afdekken, en goede kwaliteit maakt.
• Geen flessen geen nemende kappen en geen flessen geen het afdekken.
• Automatische weigeringsflessen of het alarmeren van en sluitend functie als de flessen zonder kappen of los kappen (facultatieve functie), online het verwerpen tarief 100% is.
• Het heeft een functie van controle terwijl machine het lopen. Er zal de uitvoeringsstatus van essentiële onderdelen van de machine, die goed de exploitant maakt de uitvoeringsstatus van de machine kennen, dit goed zal zijn voor het werken en het handhaven tonen. Als de machine problemen en het alarmeren ontmoette, zal er niet alleen het correcte en lichte alarmeren zijn, zal de exploitant ook duidelijk in HMI over de alarmerende plaatsen en de oorzaken zien.
• Het intelligente en koppelings controleren van boven en beneden stroommateriaal.

3.3.2. Parameters

3.3.3. Hoofdconfiguratie:
